像這類工控機如何設計方案呢？下面給大家介紹一下。

　　在講多網、多串之前，先來分別認識一下這兩個概念。

　　網口（一般分Realtek和Intlel兩種）

串口（一般分232、485、422）

　　普通的工控機都是自帶這些端口，只是數量有差異。接下來就給大家分享一下實現多網口、多串口的方法。

　　首先，實現多網的方法有兩種，一種是通過工控機主板中的PCI槽擴展，另一種方法是通過工控機中的PCIE擴展。

　?。|田多PCI主板）

（一拖四網口卡）

　　從上圖可以看出來，白色標志為PCI槽，那我們在這個槽位上是可以通過插網口擴展卡來實現多網。常見的有單網口卡、雙網口卡、一拖四網口卡不等。這些卡插在PCI槽上之后，會通過后窗，也就是我們工控機的背面引出來，并有對應的檔片來形成獨立芯片網口，滿足不同網段，也可以連接多款網口設備。

　　類似的，串口擴展模式也可以通過PCI來擴展，方法和步驟一樣，擴展后需要注意的是驅動要單獨打上。

　　除了我們上述的PCI擴展方法，還有一種擴展方法，就是PCIE擴展法。該方法應用起來也是很便捷實效，和PCI不同的是，PCIE帶寬有四種，支持的擴展卡，也是有相關要求的。從下圖可以看出，PCIE為黑色槽，且長短不一，最短的為PCIE*1，其次次長的為PCIE*4，再其次長的是PCIE*8，最長的則為PCIE*16，而且*16是向上兼容*8/*4/*1。

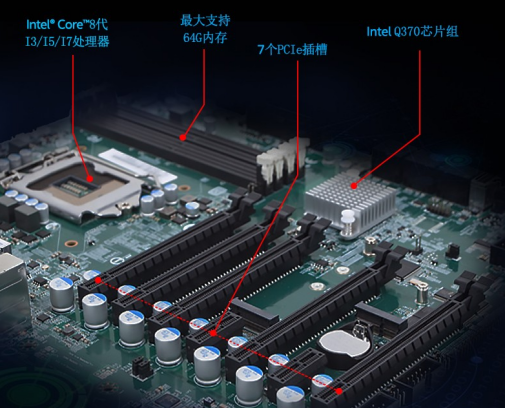

　?。|田多PCIE主板）

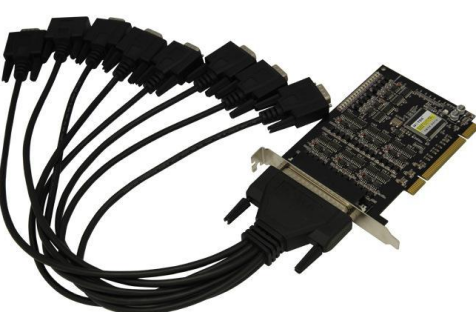

　?。ㄒ煌习舜诳ǎ?/span>

　　對于PCIE式擴展呢，強調一下，對于網口卡來說，PCIE*1只支持插單網卡，PCIE*4/8/16是可以插雙網口卡、四網口卡。而對于串口擴展卡，無具體要求。

　　以上就是給大家分享的關于4U工控機實現多網多串的文章，希望對您有所幫助，東田工控能夠根據各行各業實際需求提供專屬解決方案，非標品還可以提供定制服務。
